Série e paralela são duas maneiras populares de conectar várias baterias para maior tensão ou capacidade. Com uma conexão em série, as baterias são conectadas de ponta a ponta com seus terminais positivos conectados aos terminais negativos uns dos outros. Isso aumenta a tensão total do banco de baterias enquanto mantém a capacidade.
Por outro lado, com o arranjo paralelo, os terminais positivos de várias baterias são conectados junto com os negativos, resultando em maior capacidade no mesmo nível de tensão. É essencial que qualquer pessoa que esteja configurando seu próprio banco de baterias entenda as diferenças entre esses arranjos para que possa tomar decisões informadas sobre qual opção atende melhor às suas necessidades individuais.
Baterias em série x paralelas: comparação lado a lado
Baterias em série x paralelas: qual é a diferença?
Bateria As séries são parte integrante de muitos dispositivos e sistemas eletrônicos, desde pequenos gadgets até grandes soluções de armazenamento de energia. Ao conectar várias baterias juntas, dois métodos comuns são em série ou paralelo. Embora ambos os métodos possam aumentar a produção geral de um banco, eles diferem na configuração e nas características de desempenho.
Aqui está o que diferencia as baterias em série e paralelo e quando cada arranjo faz mais sentido para aplicações específicas.
Saída de tensão
Ao conectar baterias em série ou paralelo, a tensão de saída é um fator essencial a ter em conta. A saída de tensão entre baterias conectadas em série e paralelo pode diferir consideravelmente.
Ao conectar baterias em série, o terminal positivo de uma bateria é conectado ao terminal negativo de outra. Esta conexão aumenta sua saída de tensão. Várias baterias conectadas em série adicionam sua saída de tensão individual. Por exemplo, se duas baterias de 12 volts forem conectadas em série, elas produzirão uma saída de tensão combinada de 24 volts.
Para conectar baterias em paralelo, conecte o terminal positivo de uma bateria ao terminal positivo de outra e vice-versa. Além disso, conecte o terminal negativo de uma bateria ao terminal negativo de outra. Esta conexão não aumenta a saída de tensão, mas dobra a capacidade. Por exemplo, conectar duas baterias de 12 volts ainda produzirá 12 volts em cada terminal, mas sua capacidade será dobrada.

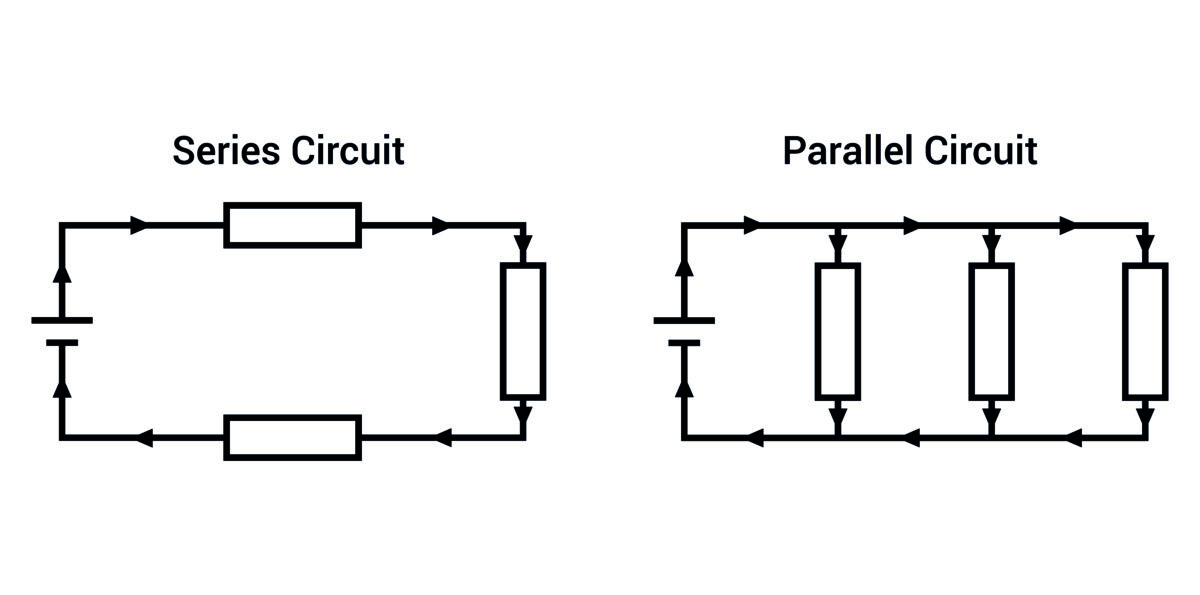

Um circuito em série aumenta a saída de tensão, enquanto um circuito paralelo aumenta a capacidade.
©zizou7/Shutterstock.com
Capacidade
A capacidade é outro fator essencial a ser levado em consideração ao conectar baterias em série ou paralelo. A capacidade das baterias conectadas varia significativamente entre aquelas em série e em paralelo.
Conectar baterias em série não afeta sua capacidade. Em vez disso, a saída de tensão é dobrada em relação a uma bateria individual-por exemplo, conectar duas unidades de 100Ah resultará em uma saída de tensão de 24 volts, mas manterá a mesma capacidade de 100Ah.
Conectar baterias em paralelo aumenta sua capacidade, mas sua saída de tensão de uma bateria individual permanece inalterada. Por exemplo, conectar duas baterias de 100Ah dobrará sua capacidade para 200Ah. No entanto, sua saída de tensão permanece em 12 volts.
Segurança
A segurança deve ser sempre uma prioridade ao conectar baterias em série ou paralelo. Os riscos envolvidos na conexão de dois conjuntos de baterias diferem dependendo se eles estão conectados em configuração em série ou em paralelo.
Baterias conectadas em série aumentam sua saída de tensão, aumentando o risco potencial de choque elétrico ou incêndio. Portanto, é essencial que estejam conectadas corretamente e que o circuito esteja adequadamente protegido.
A conexão de baterias em paralelo mantém sua saída de tensão idêntica à de uma bateria individual, diminuindo o risco de choque elétrico ou incêndio. Infelizmente, conectá-los pode causar carga e descarga desiguais, levando a uma vida útil mais curta para o seu banco de baterias. Para evitar esse problema, certifique-se de que todas as suas baterias sejam de tipo, idade e capacidade idênticos.
Comportamento de carga e descarga
Ao carregar baterias em série, a corrente de carga é dividida entre elas com base em sua resistência interna, o que pode levar a sobrecarga ou subcarga se houver resistências diferentes. Portanto, todas as baterias de uma série devem ser de marca, modelo e idade semelhantes para evitar isso. Por outro lado, carregar as baterias em paralelo reduz esse risco, pois todas as baterias recebem uma distribuição de corrente igual, eliminando o potencial para qualquer um dos problemas.
Descarregar as baterias em série limita a corrente à bateria com a menor capacidade ou maior resistência interna. , o que pode causar falha prematura dessa bateria em particular. Portanto, é essencial monitorar a voltagem de cada bateria e interromper o uso quando ela cair abaixo de um determinado limite. Por outro lado, ao descarregar baterias conectadas em paralelo simultaneamente, distribui a corrente uniformemente por todas as baterias, diminuindo o risco de falha prematura.
Manutenção e Substituição
Manutenção e substituição podem ser mais desafiador quando as baterias são conectadas em série. Por exemplo, todo o banco será afetado se uma bateria falhar em série. Substituir apenas um em uma série existente requer garantir que ele tenha tensão e capacidade idênticas a todos os outros. Além disso, a manutenção inadequada de uma bateria em uma série contínua pode diminuir significativamente o desempenho geral e a vida útil de todas as outras baterias próximas.
Por outro lado, a manutenção e a substituição geralmente são mais fáceis quando as baterias são conectadas em paralelo. Por exemplo, se uma bateria em configuração paralela falhar, as outras baterias continuarão funcionando normalmente. Além disso, a substituição de uma única bateria em uma configuração paralela não requer correspondência de tensão ou capacidade, pois não há necessidade de corresponder a todas. Além disso, a manutenção inadequada de uma bateria não afetará muito o desempenho geral ou a vida útil de todo o banco.
Eficiência e custo
Conectar baterias em série pode reduzir a eficiência de um banco de baterias, à medida que a resistência interna de cada bateria aumenta, levando a uma maior resistência interna total. Essa maior resistência leva à diminuição da capacidade no banco e mais calor gerado durante os ciclos de carga/descarga. Além disso, conectar baterias em série requer mais fiação e componentes para regulação e monitoramento de voltagem adequados, levando a despesas adicionais.
Por outro lado, quando as baterias são conectadas em paralelo, sua eficiência geral do banco pode ser aprimorada à medida que cada bateria a resistência interna é reduzida, levando a uma menor resistência interna total e maior capacidade para cada bateria. Além disso, conectar baterias em paralelo requer menos fiação e outros componentes para regulação e monitoramento de tensão adequados-economizando dinheiro em custos elétricos.
Regulação e monitoramento de tensão
Regulação e monitoramento de tensão são cruciais aspectos de gerenciamento de bateria ao conectar baterias em série. Em uma configuração em série, a voltagem de cada bateria aumenta; portanto, se uma bateria falhar, pode derrubar todo o banco. Portanto, é essencial garantir que as baterias em série sejam balanceadas para que cada uma carregue e descarregue igualmente. Isso pode ser feito usando um Sistema de gerenciamento de bateria (BMS), que monitora a tensão de cada bateria enquanto garante que todas estejam equilibradas.
Em uma configuração paralela, a regulação e o monitoramento da tensão permanecem essenciais. No entanto, o impacto da falha de uma bateria é menos grave do que quando elas estão trabalhando individualmente. Se uma bateria em uma configuração paralela falhar, todas as outras ainda poderão funcionar normalmente, mesmo que sua capacidade total seja reduzida. Monitorar a voltagem de cada bateria neste arranjo permanece essencial, pois garante carga e descarga iguais em cada bateria. Isso também pode ser feito usando um Sistema de gerenciamento de bateria (BMS).
Capacidade de manuseio de carga
A capacidade de manuseio de carga de um banco de baterias é determinada por sua saída de corrente máxima. Quando conectado em série, esta corrente máxima é limitada pela capacidade da bateria mais fraca da série. Se uma bateria nessa configuração tiver uma capacidade menor do que outras, isso poderá afetar a capacidade geral de todo o banco. Para garantir a capacidade ideal de manuseio de carga em todas as baterias em uma configuração em série, certifique-se de que todas tenham marca/modelo/idade idênticas e sejam mantidas regularmente.
Configurações paralelas aumentam a capacidade de manuseio de carga de um banco de baterias, como seu a corrente máxima é igual à soma das classificações de cada bateria. Isso significa que o banco pode lidar com mais corrente do que em uma configuração em série com um número idêntico de baterias. Além disso, se uma bateria falhar em uma configuração paralela, sua capacidade geral de manuseio de carga será reduzida, mas as baterias restantes ainda terão carga suficiente para continuar a manipulá-la.

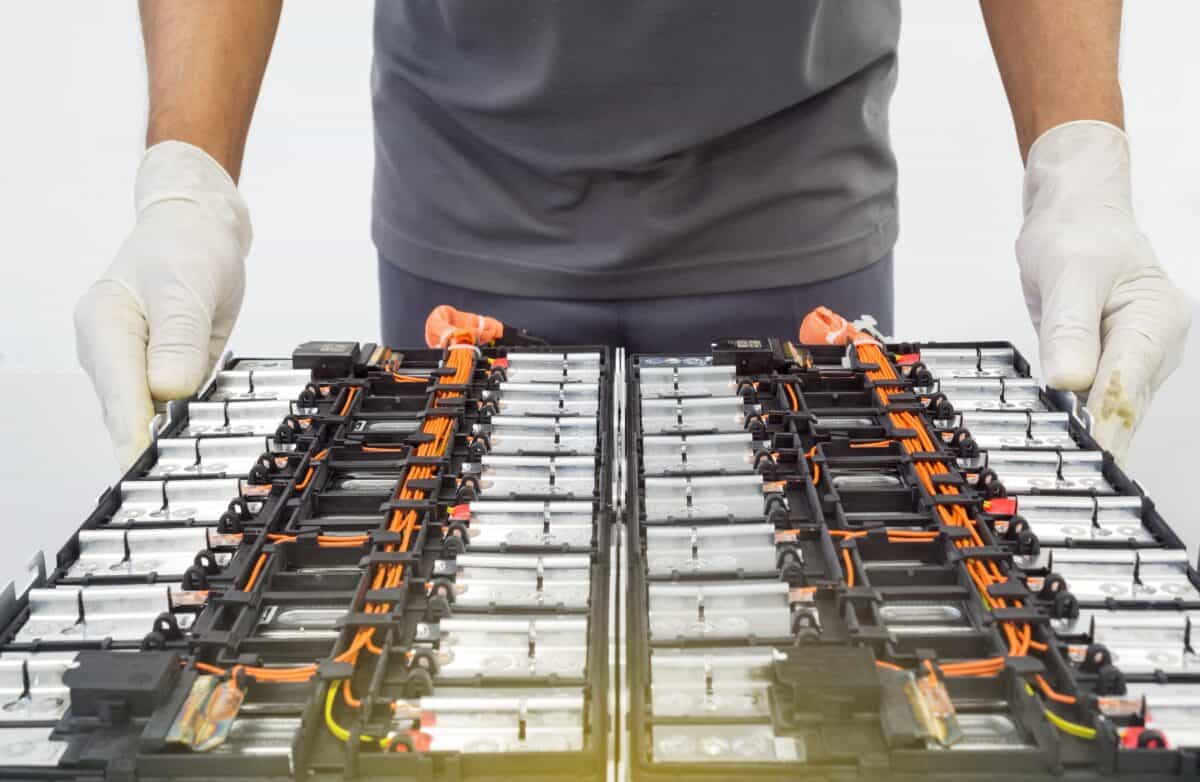

As baterias de veículos elétricos, mostradas aqui, tendem a usar conexões em série.
©Smile Fight/Shutterstock.com
Baterias em série versus paralela: 6 fatos que você deve saber
Conectar baterias em série significa conectar o terminal positivo de uma bateria ao terminal negativo de outra, aumentando sua voltagem. e terminais negativos de baterias em conexões paralelas aumentam sua capacidade de corrente.Veículos elétricos geralmente usam conexões em série, enquanto sistemas de energia solar tendem a empregar conexões paralelas.Conexões em série permitem que veículos elétricos aumentem a tensão de seus bancos de baterias, o que é necessário para eles alcançar altas velocidades e desempenho.Peo Use conexões paralelas para aumentar a capacidade atual de um banco de baterias, o que é essencial para que os sistemas de energia solar forneçam energia suficiente para eletrodomésticos e dispositivos. Antes de conectar baterias em série ou paralelo, é essencial consultar as instruções do fabricante ou um profissional qualificado para segurança e ótimo desempenho.
Baterias em série versus paralela: qual é a melhor?
Quando se trata de arranjos de bateria, série ou paralelo, tudo se resume às necessidades e preferências individuais. Ambas as configurações têm vantagens e desvantagens. Qual é o melhor para sua aplicação e os resultados desejados acabarão por se resumir à preferência pessoal.
Baterias em série podem fornecer mais tensão e energia para uma carga, tornando-as ideais para aplicações de alta tensão. Infelizmente, eles são mais vulneráveis a desequilíbrios que podem danificar as baterias e reduzir sua vida útil. Por outro lado, as baterias paralelas fornecem maior capacidade e tempos de execução mais longos, tornando-as ideais para necessidades de baixa tensão. No entanto, a manutenção pode ser mais difícil com configurações de carregamento complexas.
É essencial saber que a combinação de baterias em série e paralelo, conhecida como configuração série-paralela, pode oferecer vantagens ao maximizar as vantagens de ambas as configurações. Esse arranjo fornece maior tensão e capacidade, minimizando os riscos potenciais associados ao uso de baterias em série ou paralelas sozinhas.
Ao selecionar uma configuração de bateria para uma aplicação, é importante levar em consideração as necessidades específicas. Seja para uso em um veículo recreativo, aplicação marítima ou sistema de energia renovável. Antes de fazer uma determinação final, você deve levar em consideração as vantagens e desvantagens de cada configuração.
Finalmente, ao entender as diferenças entre as baterias em série e em paralelo, os usuários podem tomar decisões informadas sobre qual configuração atende melhor às suas necessidades necessidades e maximizar o desempenho e a vida útil da bateria.
Baterias em série x paralelas: qual é a diferença? Perguntas frequentes (perguntas frequentes)
O que acontece quando as baterias são conectadas em série?
Quando as baterias são conectadas em série, suas voltagens são adicionadas para aumentar a tensão geral do sistema. Por exemplo, duas baterias de 12 volts conectadas produziriam um sistema de 24 volts.
O que acontece quando as baterias são conectadas em paralelo?
Quando as baterias são conectados em paralelo, suas capacidades são somadas para aumentar a capacidade do sistema. Por exemplo, duas baterias de 100 Ah conectadas criariam um sistema de 200 Ah.
Quais são as vantagens de conectar baterias em série?
Conectar baterias em série aumenta sua tensão, o que pode ser benéfico para aplicações que precisam de alta tensão, como veículos elétricos e sistemas solares. Conectar baterias em série simplifica o carregamento, pois menos fontes são necessárias para fornecer energia a cada célula.
Quais são as desvantagens de conectar baterias em série?
Conectar baterias em série pode ser problemático se uma bateria falhar ou tiver tensão mais baixa do que outras, pois isso pode causar a falha de todo o sistema. Se as baterias não estiverem balanceadas corretamente, o carregamento e o descarregamento desiguais ocorrerão, reduzindo a vida útil das baterias.
Quais são as vantagens de conectar as baterias em paralelo?
Conectar baterias em paralelo aumenta a capacidade, o que pode ser vantajoso para sistemas que requerem longos tempos de operação, como barcos ou trailers. Conectar várias baterias simplifica a substituição de baterias individuais se uma falhar.
Quais são as desvantagens de conectar baterias em paralelo?
Conectar baterias juntas pode ter consequências negativas se uma bateria falha ou tem uma capacidade menor do que outras, pois reduz a capacidade geral do sistema. Se as baterias não forem perfeitamente combinadas, pode ocorrer carregamento e descarregamento desigual, levando à diminuição da vida útil de suas baterias.
É possível conectar baterias em série e em paralelo?
Sim, você pode conectar as baterias em série e em paralelo. Esse arranjo, conhecido como conexão série-paralelo, pode beneficiar aplicações que exigem alta tensão e grande capacidade.
Como decido como conectar minhas baterias?
A melhor maneira de determinar como conectar suas baterias é consultar um profissional ou consultar as especificações do fabricante. Leve em consideração os requisitos específicos, como necessidades de tensão e capacidade, química da bateria e requisitos de carregamento ao tomar essa decisão.
