Oggi Raspberry Pi ha lanciato la nuova fotocamera con otturatore globale.
Esteriormente è quasi identica alla fotocamera di alta qualità da 12 megapixel e, come quella fotocamera, accetta obiettivi con attacco C e CS o quasi qualsiasi altra cosa con l’adattatore appropriato.

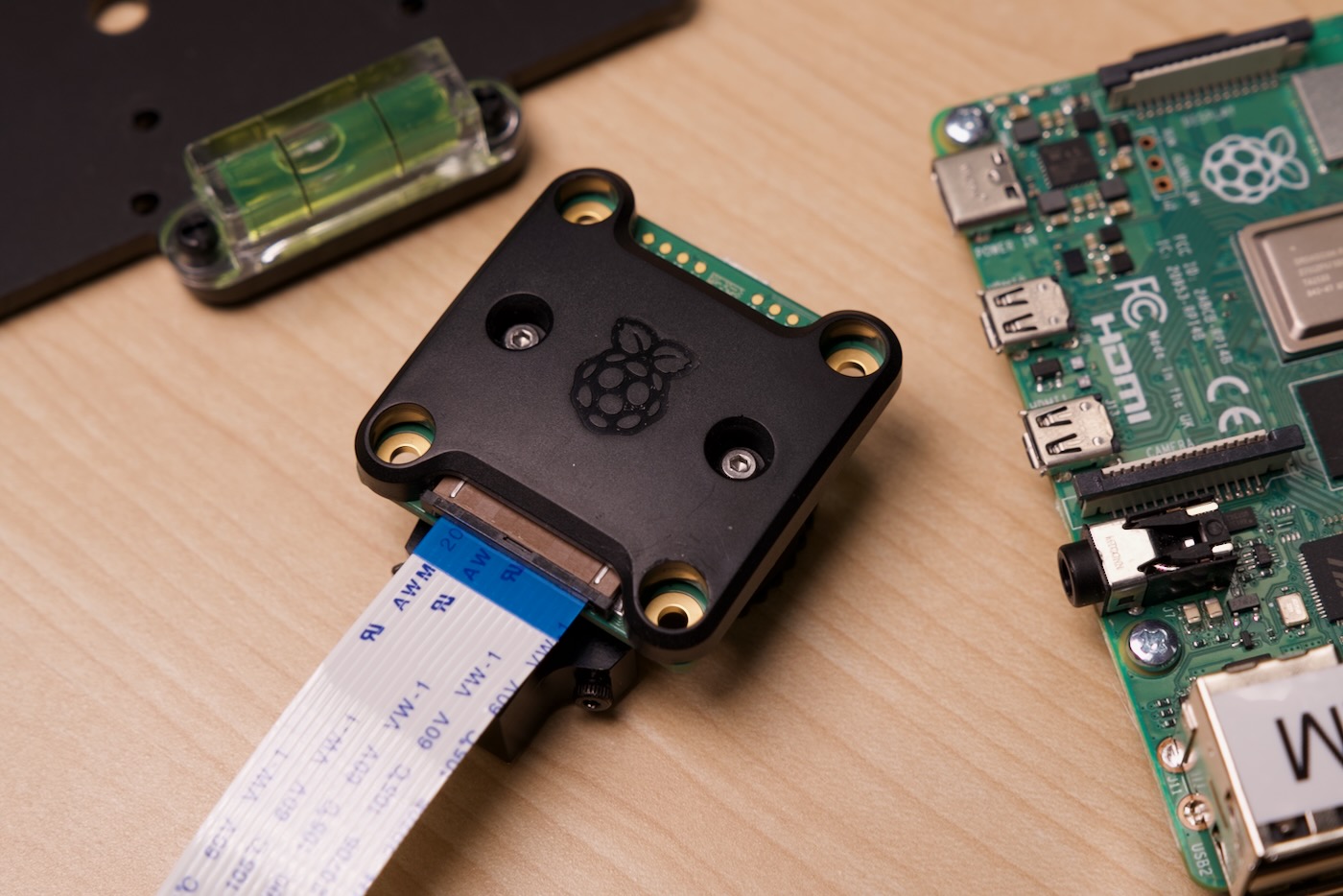

Ma capovolgendolo si scopre una copertura di plastica nera sul retro della scheda che non è presente sulla fotocamera HQ o M12 HQ:
Ho chiesto se questa copertina arriverà o meno alla fotocamera HQ, e finora la parola è”probabilmente no, ma mai dire mai!”La copertura aiuta a prevenire la dispersione della luce attraverso il PCB verso il sensore e protegge anche i componenti sul retro della scheda.
Global vs Rolling Shutter

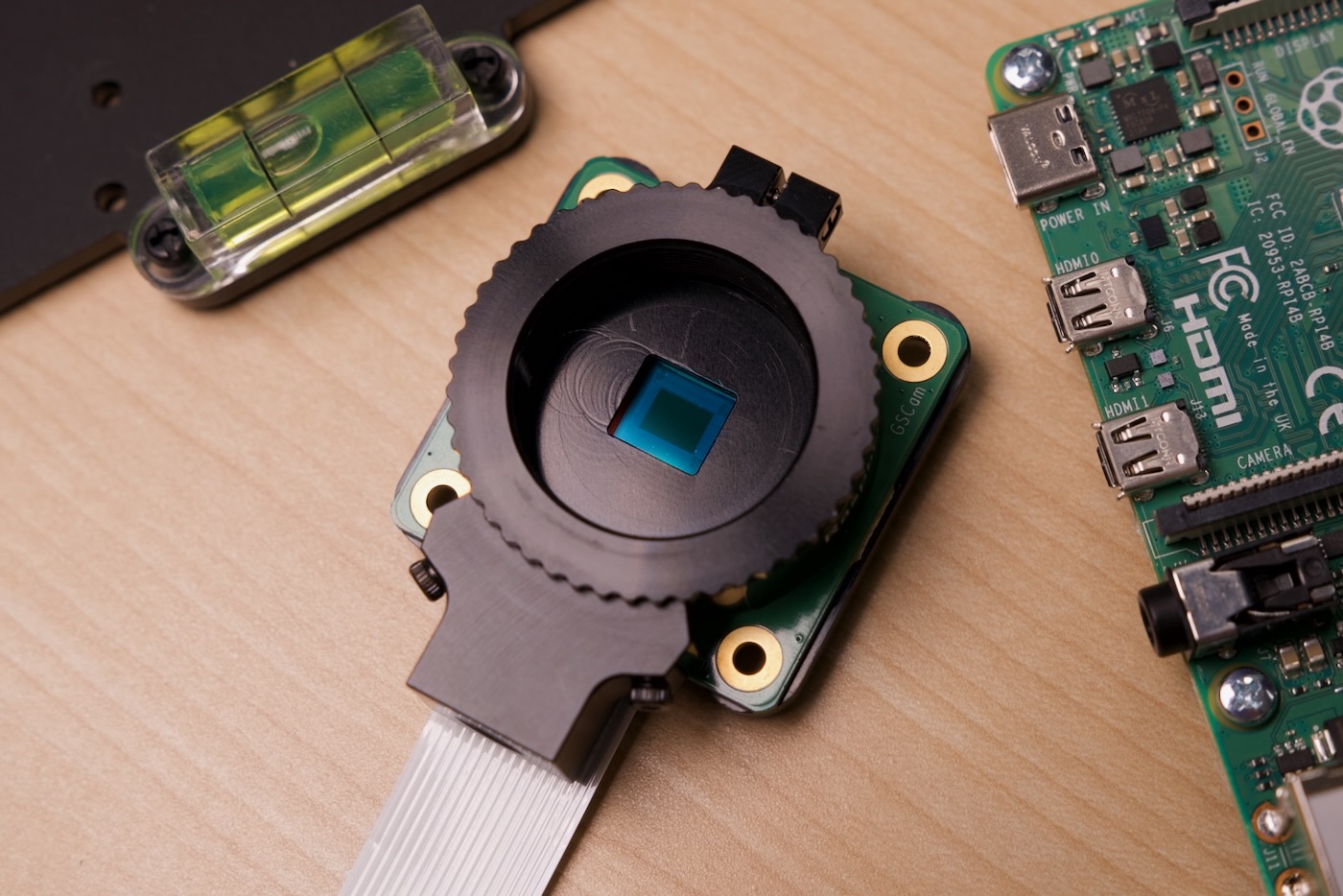

Ma la caratteristica principale è l’immagine sensore su questa fotocamera, in particolare il Sony IMX296. Il supporto è stato aggiunto al fork Linux di Raspberry Pi nel maggio dello scorso anno, quindi funziona immediatamente con Raspberry Pi Sistema operativo ora (anche se potrebbe essere necessario aggiornarlo per assicurarsi che funzioni!).
L’IMX296 è di soli 1,6 megapixel (1440×1080), ma ognuno di questi pixel viene letto istantaneamente. Quindi gli artefatti che ottieni dalla tapparella, come la strana flessione di oggetti rotanti o in movimento, sono spariti.

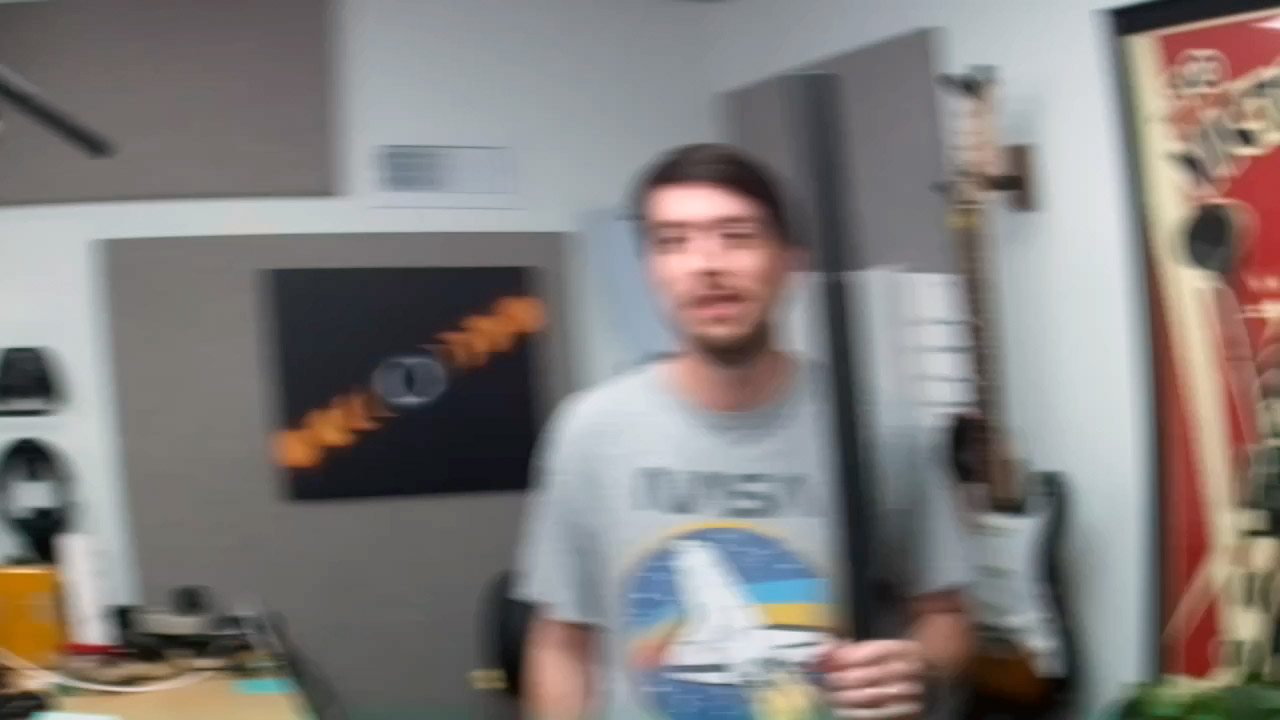

Confronta questa immagine che ho scattato spostando rapidamente avanti e indietro una videocamera HQ:
In questo immagine, sto tenendo l’oggetto nero in verticale, ma mentre eseguo la panoramica, viene distorto e sembra che sia tenuto leggermente inclinato, a seconda della velocità della panoramica.

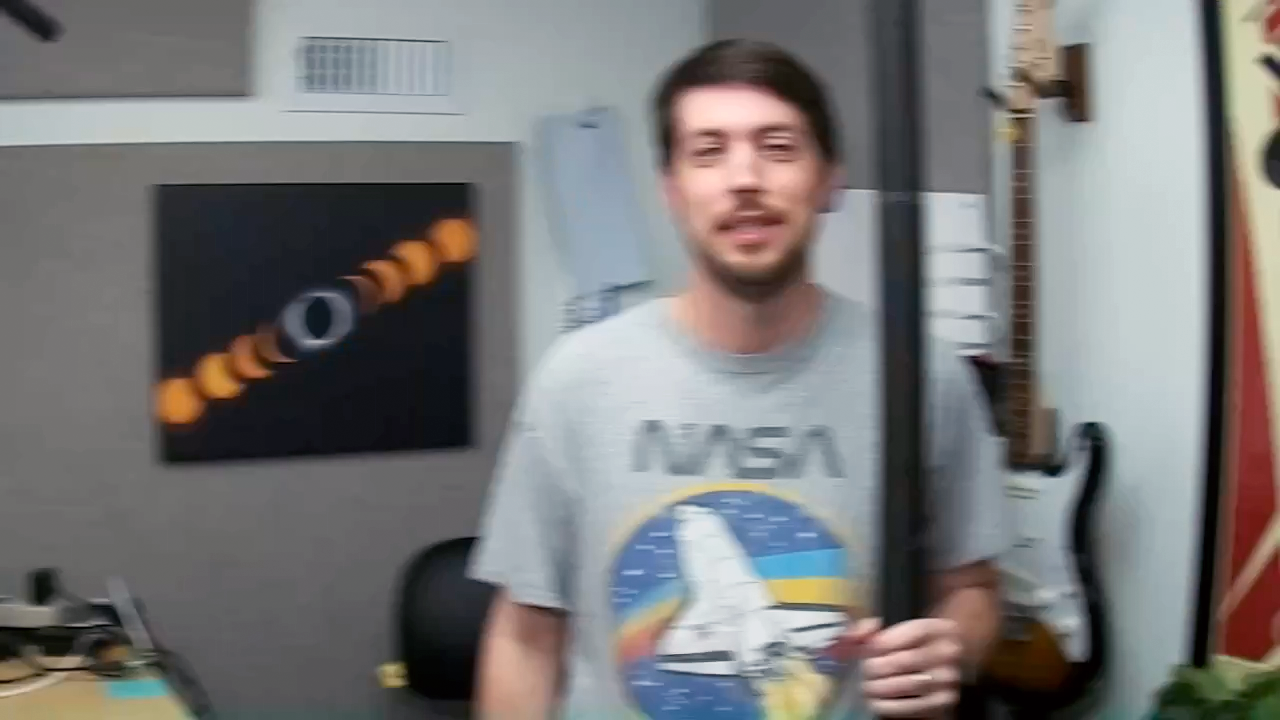

Questo è l’esatto stesso fotogramma della Global Shutter Camera, che mostra che mentre il motion blur è ancora presente (la velocità dell’otturatore era troppo lenta per impedirlo) la distorsione dovuta al rolling shutter è sparita.

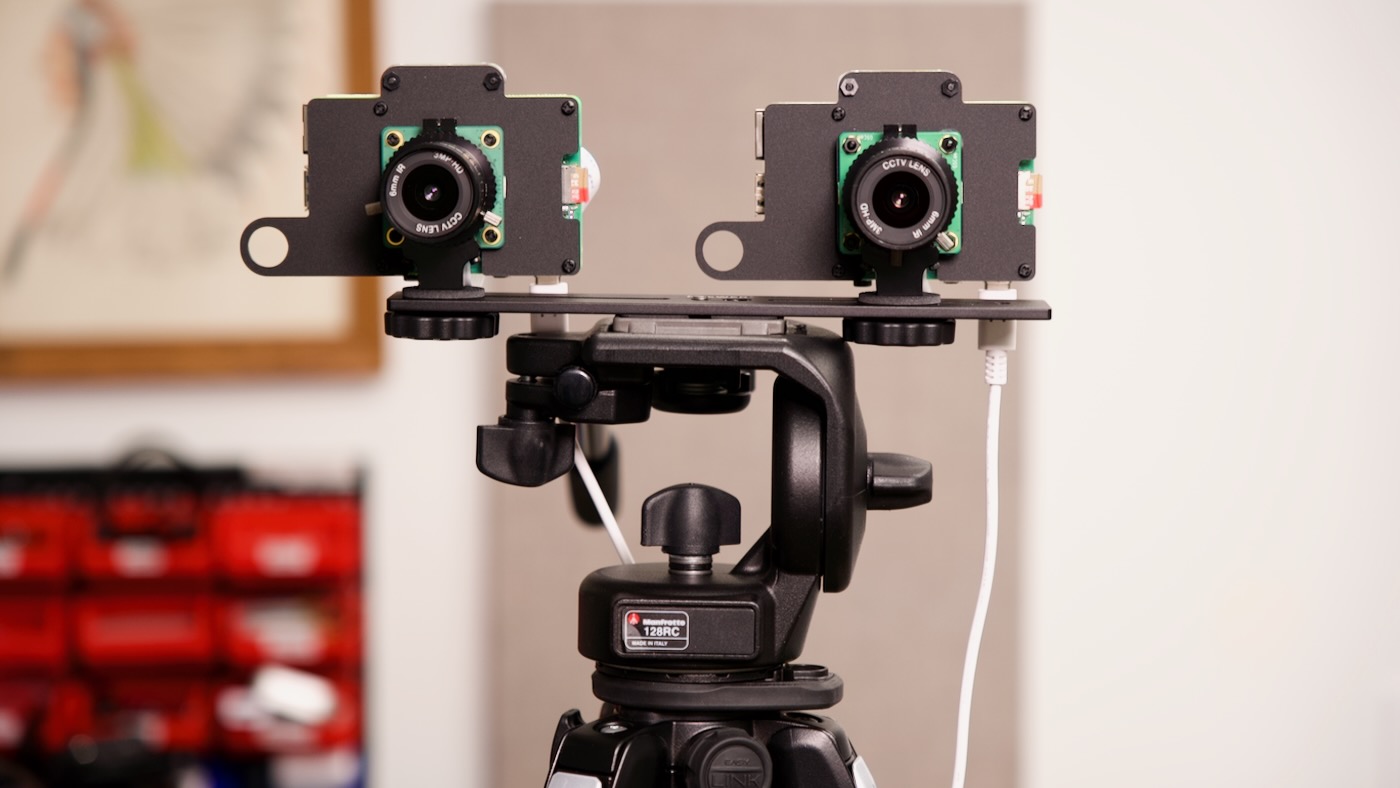

La configurazione che ho usato per questo il confronto riguardava entrambe le fotocamere, attivate tramite WiFi da un playbook Ansible, che registravano fianco a fianco sul mio treppiede:
Puoi vedere un po’di più su di esso, oltre a confronti video che mostrano davvero l’effetto’jello’o’jiggly’che ottieni dalla tapparella, nel mio ultimo Video di YouTube:
Il montaggio è diverso
Un avvertimento per coloro che desiderano incorporare la fotocamera Global Shutter nei loro progetti sono le opzioni di montaggio modificate a causa della copertura in plastica nera sul retro.

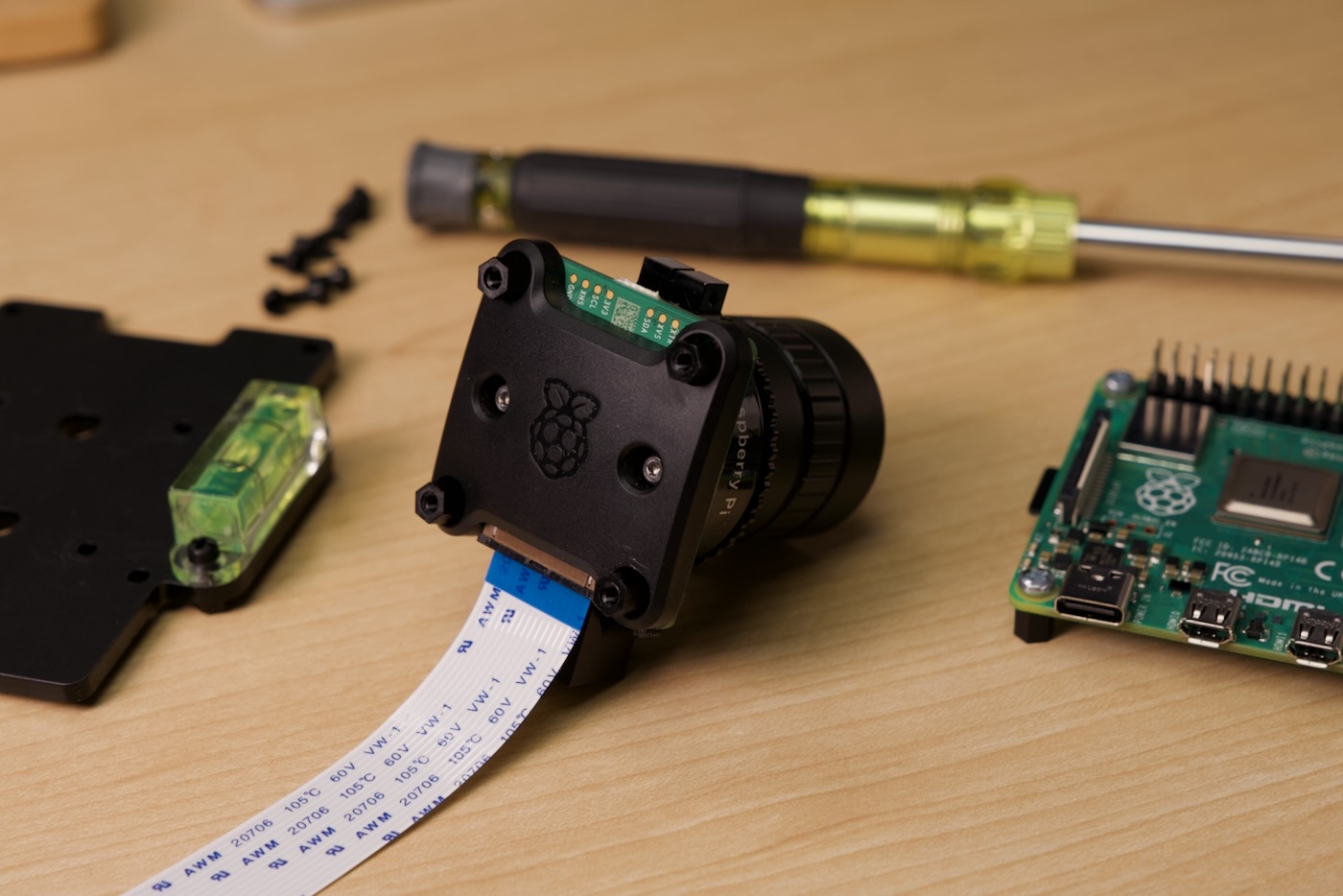

Per la piastra di montaggio della fotocamera Adafruit, avevo per sostituire i distanziatori in nylon con quelli più alti, poiché i fori di montaggio sono un po’incassati nella piastra posteriore:
La fotocamera Global Shutter dovrebbe essere disponibile disponibile ora, allo stesso prezzo della fotocamera HQ ($ 50). Puoi trovare tutte le specifiche e maggiori dettagli sul sensore nella pagina del prodotto Raspberry Pi Global Shutter Camera.. p>
