KSDK-TV แพร่ภาพไปยังกว่า 1 ล้านครัวเรือนในเขตเมืองเซนต์หลุยส์ และพ่อของฉันและฉันไปที่หอกระจายเสียงเมื่อเดือนที่แล้วเพื่อสำรวจว่าสัญญาณทีวีดิจิทัลส่งผ่านอากาศไปยังผู้คนจำนวนมากได้อย่างไร
ในทัวร์ของเรา เราได้สำรวจ 75 ปีของประวัติศาสตร์การออกอากาศทางโทรทัศน์ ดูว่าสิ่งต่างๆ เปลี่ยนไปจากโวลต์หลายพันโวลต์เป็นร้อยๆ และจากเสียงและวิดีโออะนาล็อกเป็นดิจิทัลทั้งหมดอย่างไร

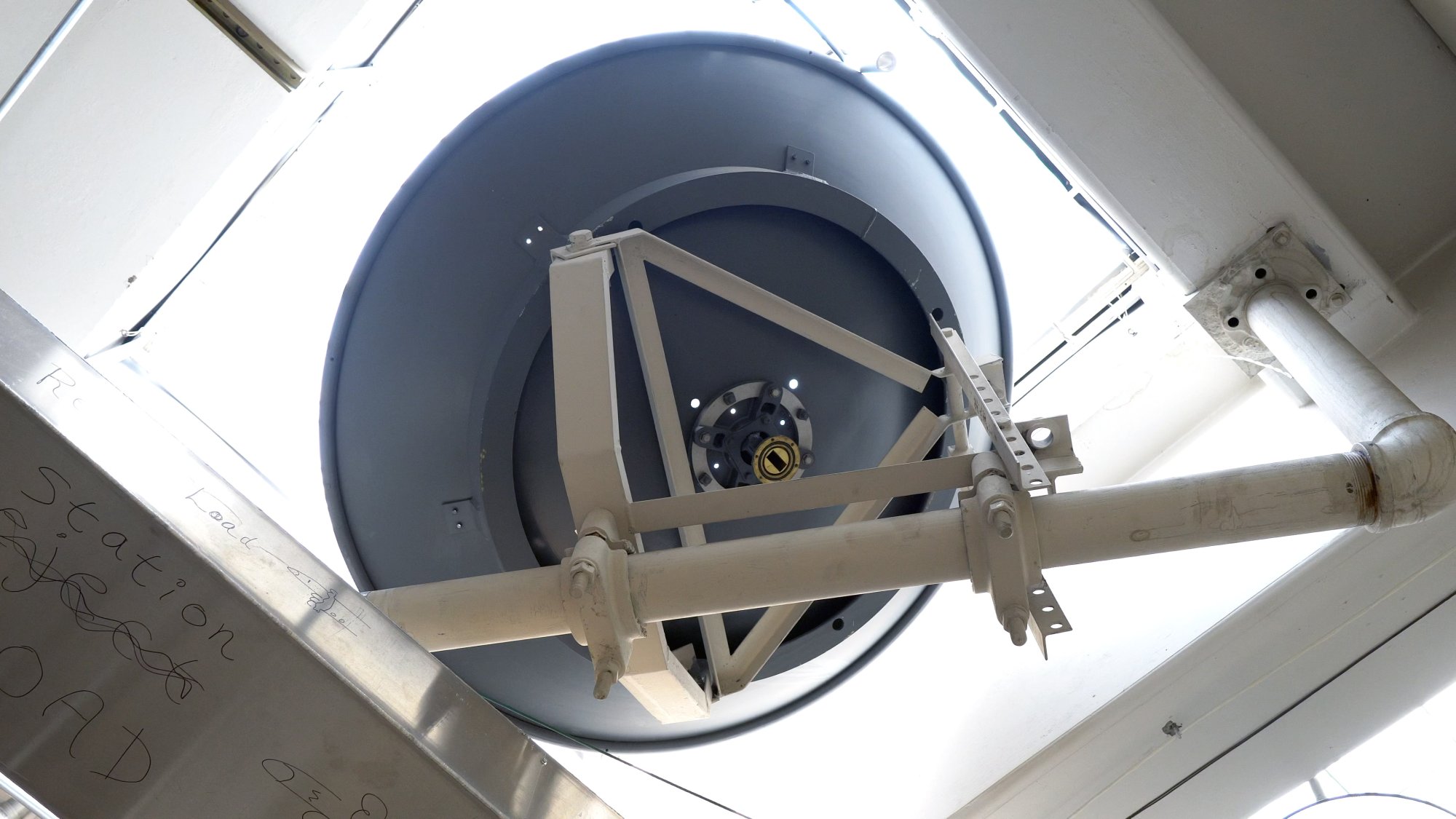

และเรายังพบสิ่งประดิษฐ์แปลกๆ ในอดีต เช่น จานไมโครเวฟแบบสุ่มนี้ ที่รับสัญญาณผ่านหลังคาอาคารออกอากาศชั่วครั้งชั่วคราว:
ไม่ได้ใช้งานอีกต่อไป เป็นหนึ่งในเครื่องเตือนใจว่ามีเพียงค่าคงที่เดียวในการแพร่ภาพ: เปลี่ยนแปลง
สำรวจไซต์หอคอย
จริง ๆ แล้ว ไปที่ห้องสื่อสารหลัก—ซึ่งมีเพียงพอ quipment ที่จะดำเนินการโดยอิสระจากสตูดิโอใจกลางเมือง หากมีความจำเป็น—เราเห็นหลักฐานการเปลี่ยนแปลงมากขึ้น:

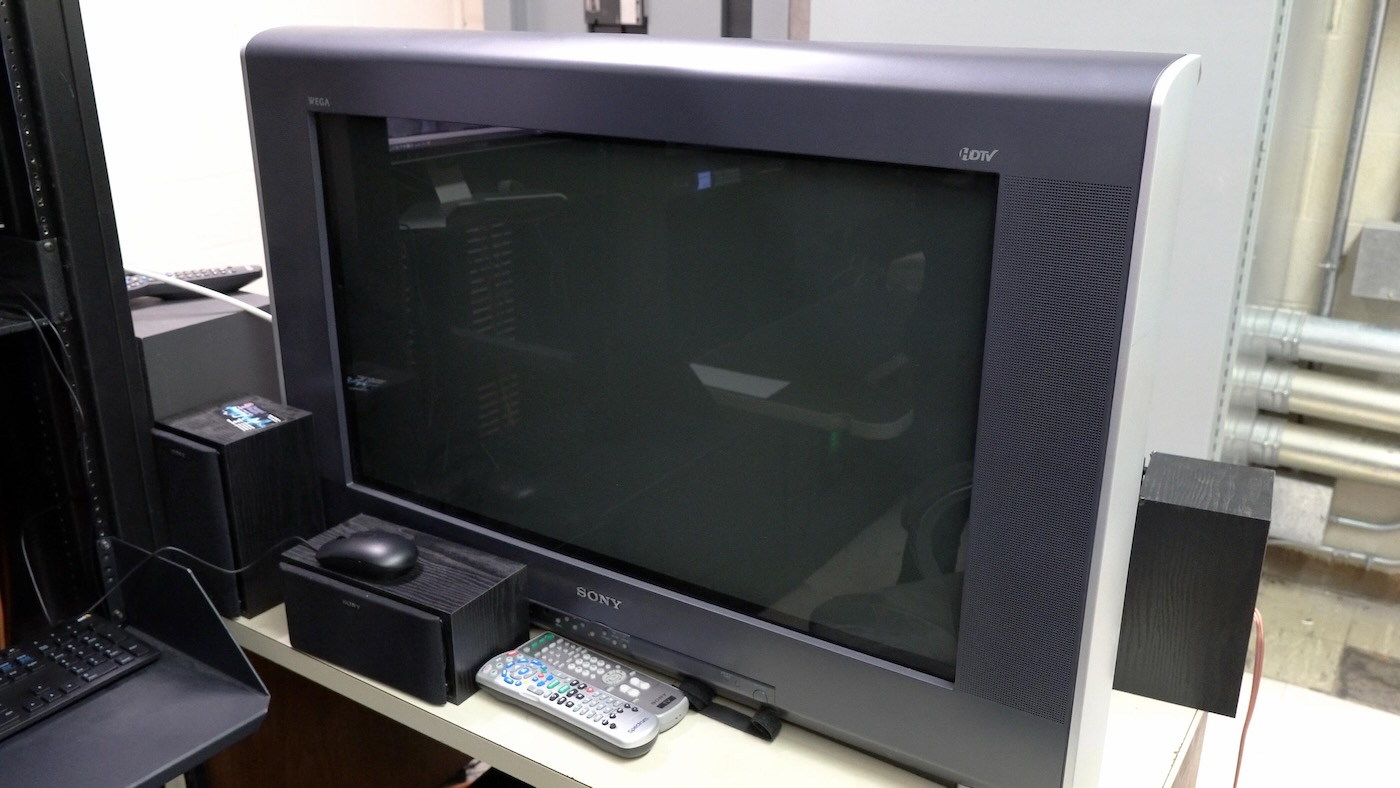

ทีวีเครื่องนี้เป็นสุดยอดของยุค CRT มีน้ำหนักมาก ใช้ร่างที่มีความสามารถอย่างน้อยสองร่างเพื่อยกไปยังสถานที่พำนักแห่งสุดท้าย เมื่อ HD เข้ามาแทนที่แอนะล็อก พลาสมาและแอลซีดีทีวีจึงเข้ามาแทนที่ทีวี’หลอด’และปืนอิเล็กตรอนแบบสแกนของพวกมัน

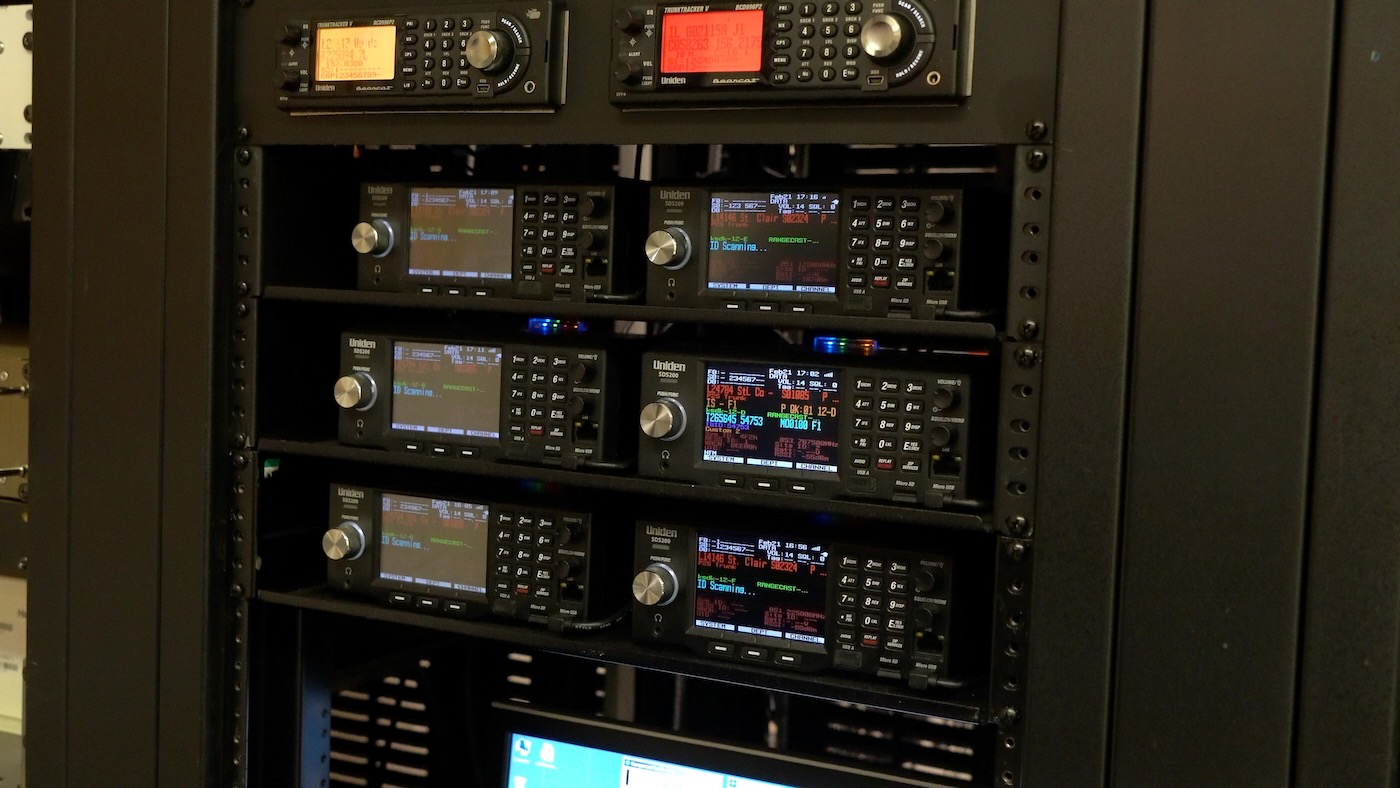

แต่หากมองออกไปอีกไม่กี่ฟุต มี SDR ระยะไกลที่ควบคุมด้วยซอฟต์แวร์จำนวนมากที่ใช้เพื่อส่งฟีดกลับของ ตำรวจท้องที่และการสื่อสารฉุกเฉิน:
ห้องข่าวใช้ฟีดเหล่านั้นเมื่อรวบรวมข่าวด่วน เนื่องจากที่ตั้งหอคอยตั้งอยู่อย่างเหมาะสมที่สุดสำหรับการครอบคลุมพื้นที่เมืองใหญ่ทั้งหมด.

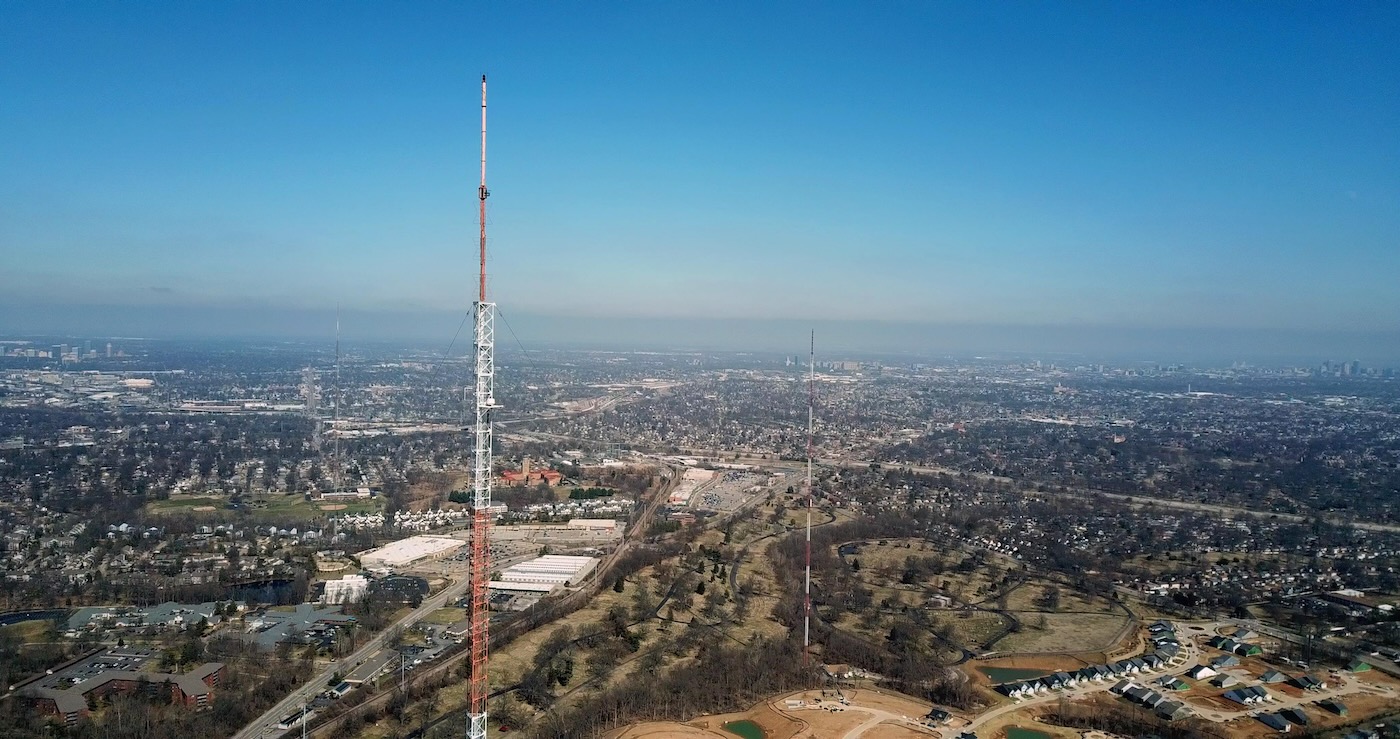

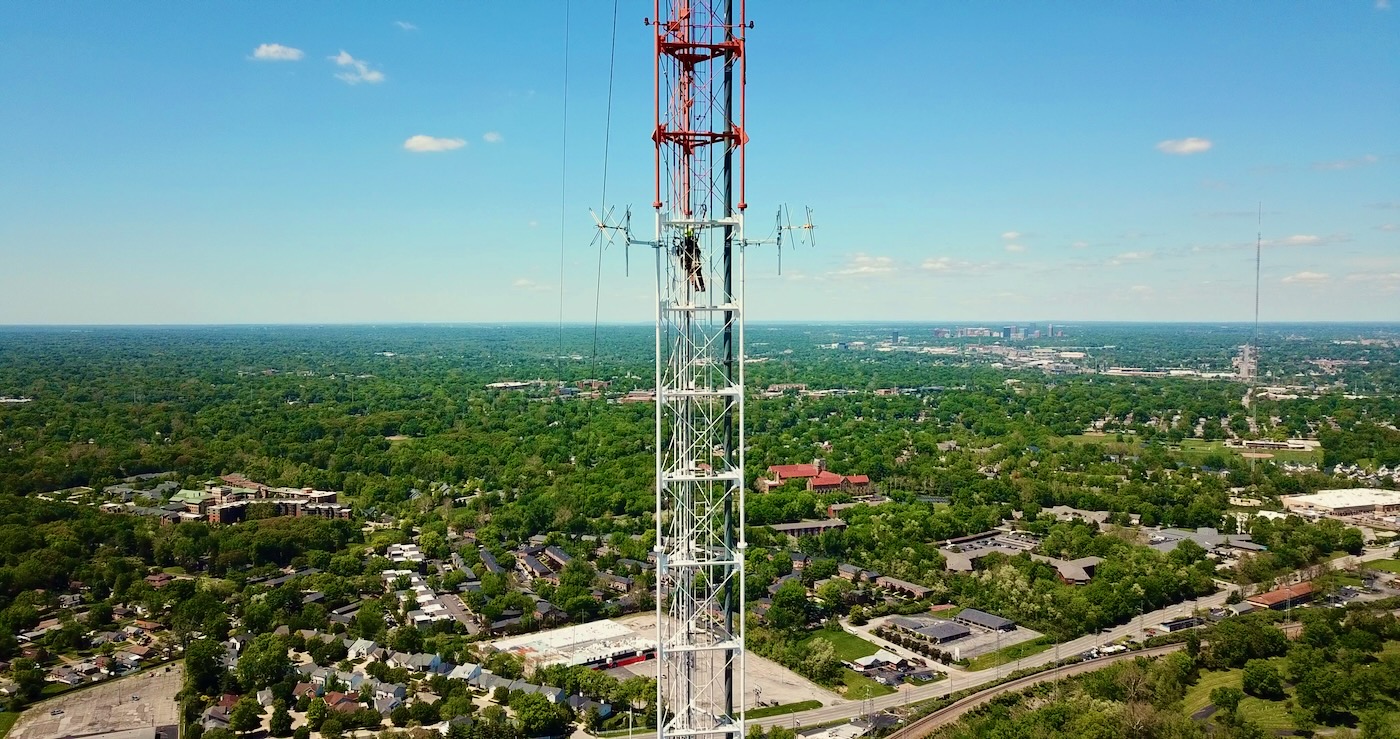

ตัวหอคอยไม่ได้ตกแต่งค่อนข้างหนาแน่นเหมือน Supertower ที่เราไปมาเมื่อปีที่แล้ว แต่ก็ยังมีเครื่องส่ง FM สำรอง 2 เครื่อง เครื่องทวนสัญญาณ FM 1 เครื่อง สถานีโทรทัศน์พลังงานต่ำแห่งที่ 2 และอีกหลากหลาย ของลูกค้ารายย่อยรายอื่นๆ
อันที่จริง เครือข่ายวิทยุที่พ่อของฉันทำงานให้นั้นเป็นเหตุผลที่เรามีความรู้มากมายเกี่ยวกับไซต์นี้ (นอกเหนือจากความช่วยเหลือที่ยอดเยี่ยมจากวิศวกรของ KSDK)—เขาเพิ่งติดตั้งเสาอากาศเหล่านี้เมื่อประมาณ 7 ปีที่แล้ว 50’ในอากาศสำหรับทวน FM 250W ที่เขาใช้งาน:

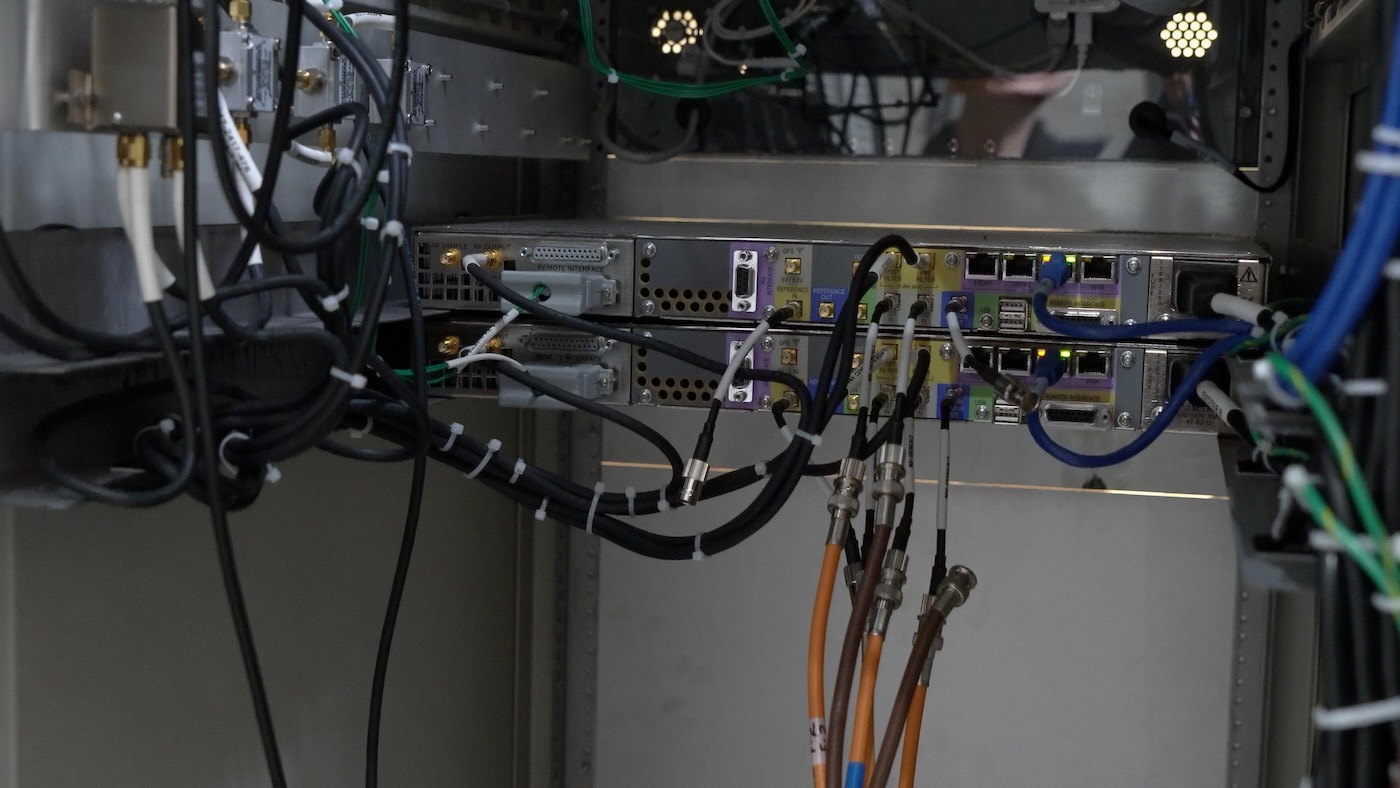

แต่ดาวเด่นของรายการคือสัญญาณ 50 กิโลวัตต์ที่ส่งผ่านอุปกรณ์ต่างๆ เครื่องกรองกำลังสูงก่อนส่งขึ้นไปบนยอดหอคอย ขั้นแรก สัญญาณดิจิทัลจะถูกป้อนเข้าเครื่องส่งสัญญาณผ่านไมโครเวฟสำรองและการเชื่อมต่ออินเทอร์เน็ตแบบไฟเบอร์:
จากนั้นเพาเวอร์แอมป์จำนวนมากจะสร้างสัญญาณ RF ขนาดใหญ่—มีเครื่องส่งสัญญาณ’คู่’ที่ทำงานร่วมกันเพื่อสร้างสัญญาณที่สมบูรณ์ ความแรงของสัญญาณ และนี่เป็นเพียงหนึ่งในสอง:
สัญญาณ RF ถูกดึงออกมาผ่านสายโคแอกเชียลสี่สายและรวมกันเป็นสองสายในช่องว่างด้านหลัง:
มันเคลื่อนที่ไปทั่วห้องเป็นชุดตัวกรองสัญญาณผ่านแบนด์—แม้ว่ามันจะค่อนข้างใหญ่กว่าที่คุณคุ้นเคยสักหน่อย!

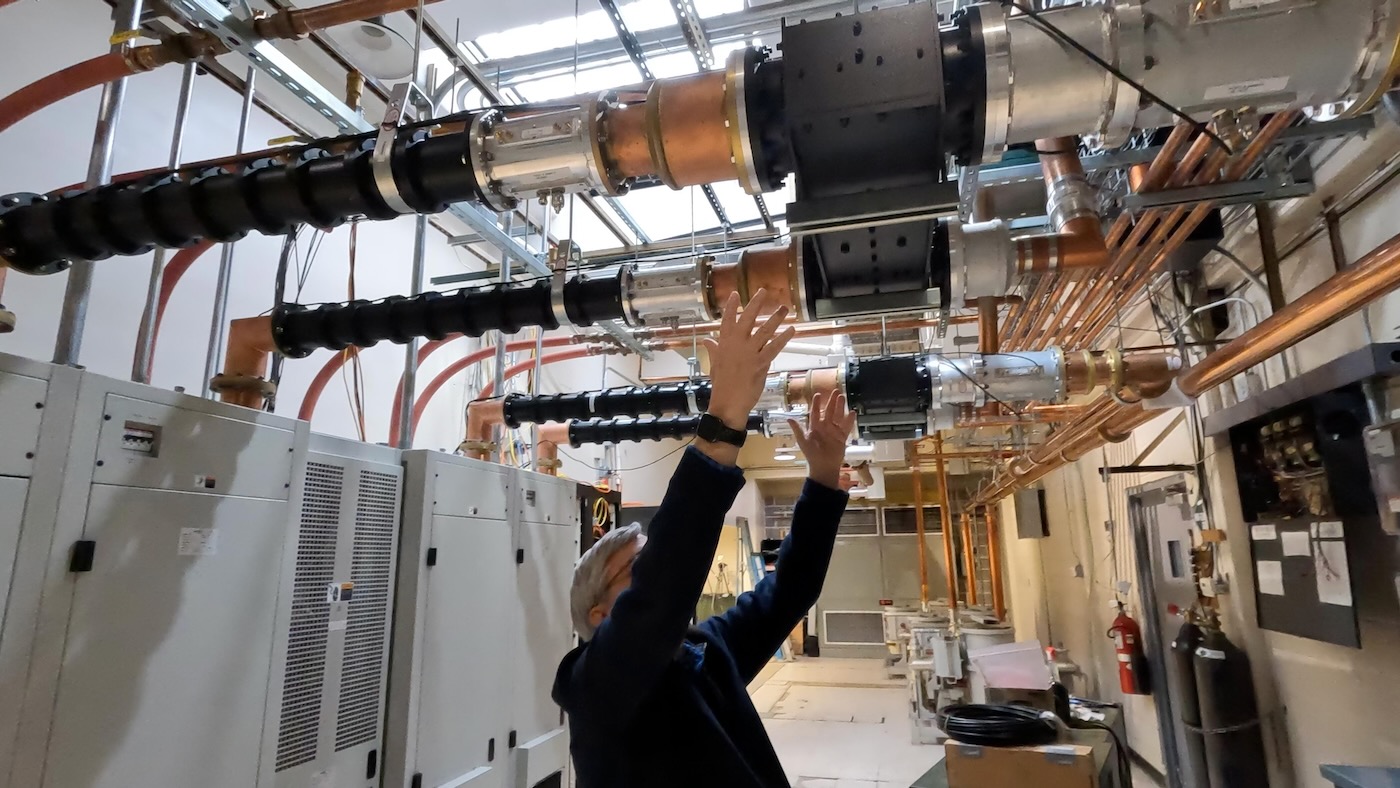

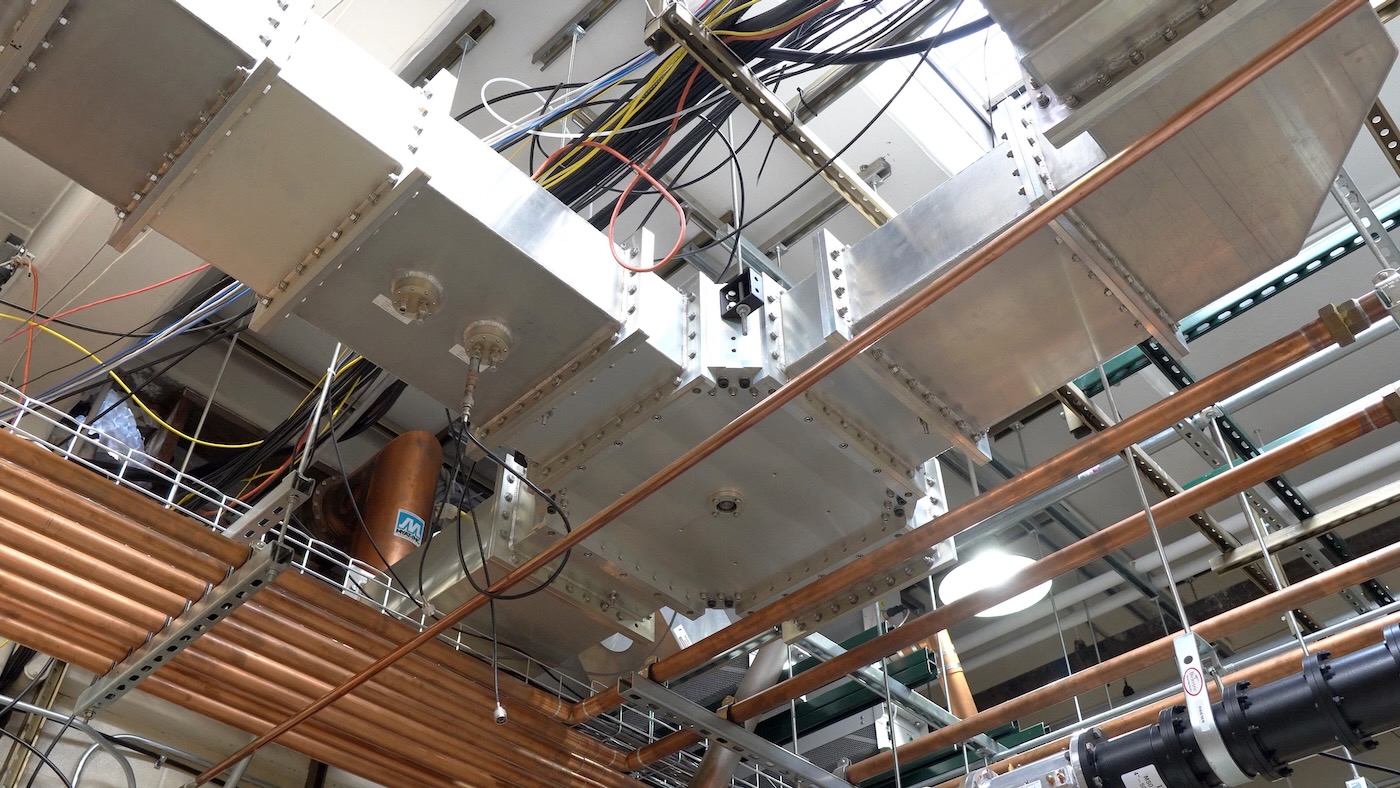

จากนั้นสัญญาณจะกำหนดเส้นทางผ่านท่อนำคลื่นขนาดยักษ์ที่สร้างขึ้นเองซึ่งรวมเอาเอาต์พุตเข้าเป็นสายฟีดโคแอกซ์ขนาด 9 นิ้วเส้นเดียวที่ออกไปยังหอคอย:

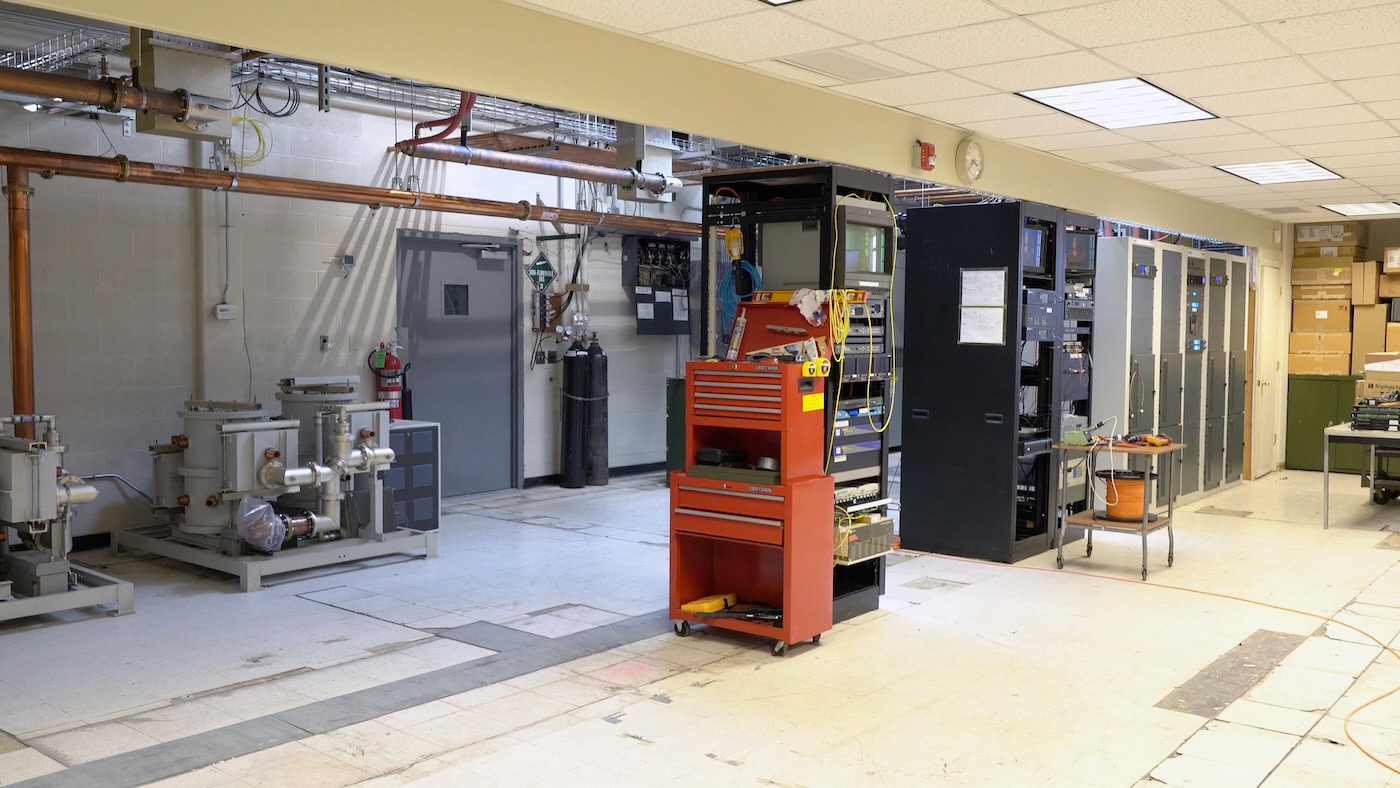

และหากคุณคิดว่าการตั้งค่านี้มีขนาดใหญ่ ให้พิจารณาสิ่งนี้: เครื่องส่งสัญญาณดิจิตอลพร้อมกับอุปกรณ์รับสัญญาณสำรองทั้งหมดสำหรับสัญญาณไมโครเวฟและไฟเบอร์จากสตูดิโอ ใช้พื้นที่น้อยกว่าครึ่งหนึ่งของการติดตั้งเครื่องส่งสัญญาณดั้งเดิมของ KSDK มีช่องว่างขนาดใหญ่ทางด้านซ้ายของห้องนี้ซึ่งเครื่องส่งสัญญาณหลักแบบอะนาล็อกเคยนั่ง:

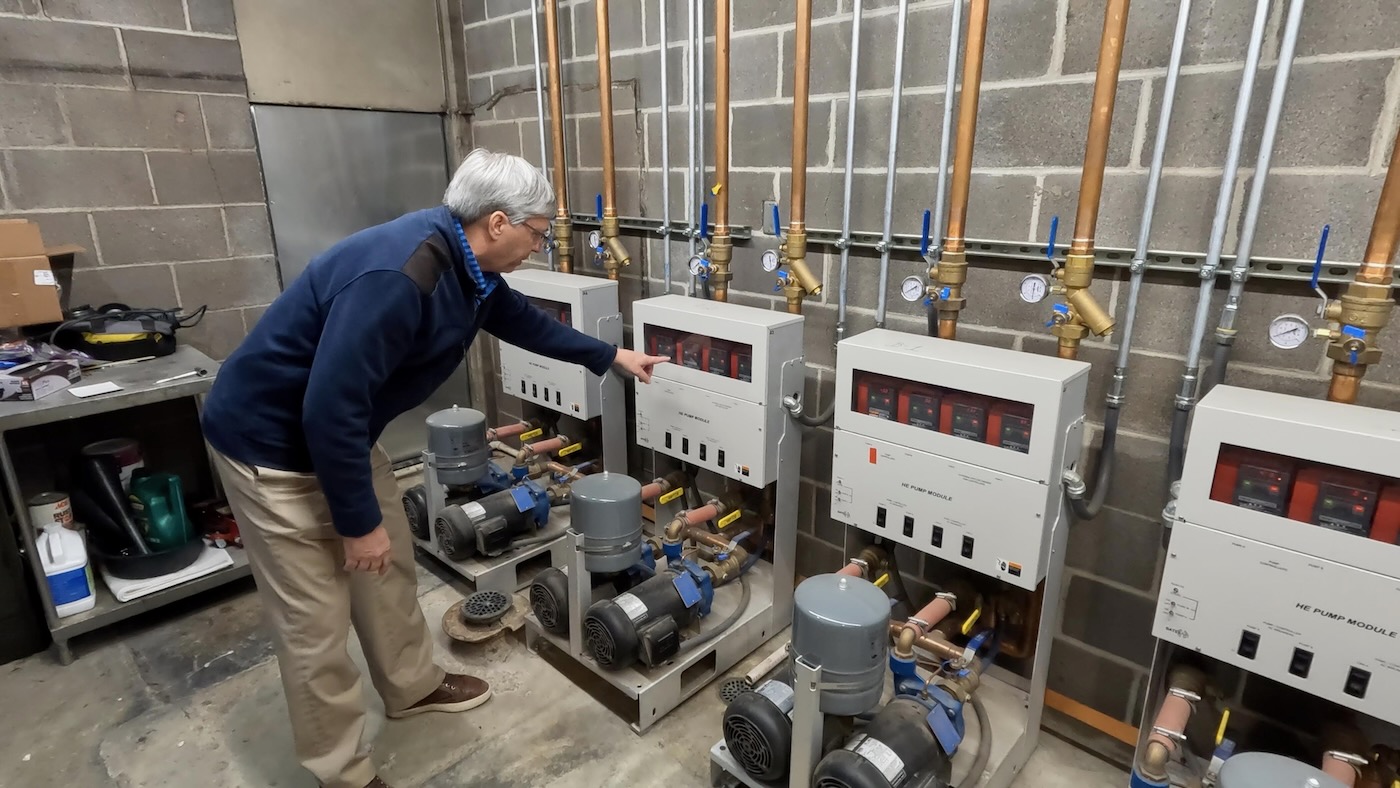

แต่ถึงแม้จะใช้พื้นที่เพียงครึ่งเดียว ของก็ยังร้อนอยู่ดี และนั่นทำให้ระบบระบายความร้อนด้วยน้ำซ้ำซ้อนในเส้นทางที่ไร้ที่ติ แม้แต่โหลดดัมมี่ซึ่งใช้ในการทดสอบเครื่องส่งสัญญาณโดยที่สัญญาณไม่ได้ถูกส่งขึ้นไปบนหอคอย ก็ยังระบายความร้อนด้วยน้ำเนื่องจากร้อนจัด มีระบบระบายความร้อนสำรองสำหรับทั้งทรานสมิตเตอร์ ดัมมี่โหลด และส่วนอื่นๆ ของระบบ นอกเหนือไปจากเครื่องทำความเย็นขนาดใหญ่สองสามเครื่องสำหรับระบบที่เหลือทั้งหมดในไซต์งาน

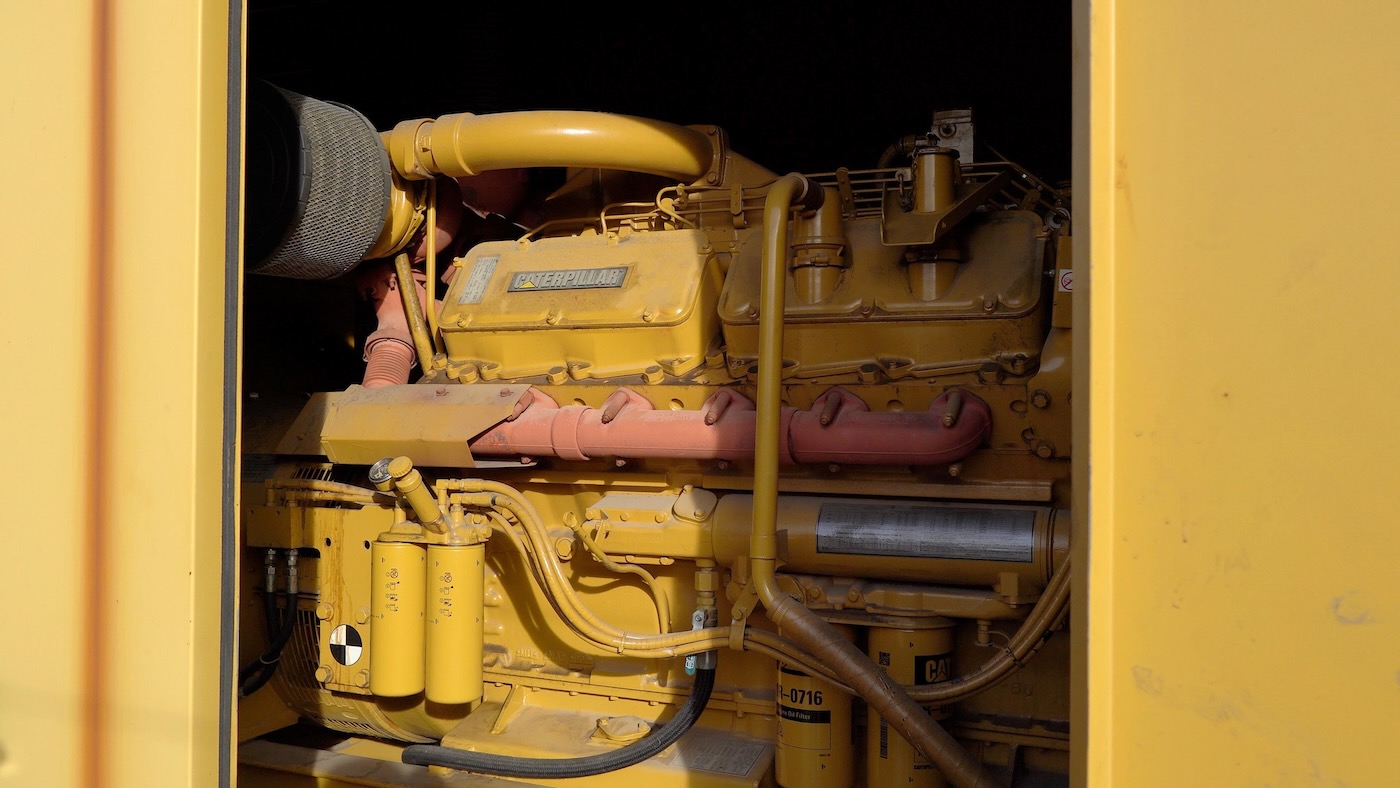

แต่ทั้งหมดนี้จะไม่มีค่าอะไรเลยหากไฟฟ้าดับ—เช่นเดียวกับสิ่งอื่นๆ ระบบพลังงานก็มีความซ้ำซ้อน เครื่องกำเนิดไฟฟ้า Caterpillar ขนาดใหญ่นี้เริ่มทำงานหลังจากไฟฟ้าดับเพียงไม่กี่วินาที และจ่ายพลังงานให้กับโรงงานทั้งหมด:
ฉันสามารถจอดรถรถเก๋งของฉันไว้ในตู้เครื่องกำเนิดไฟฟ้าได้อย่างง่ายดาย มันใหญ่มาก!

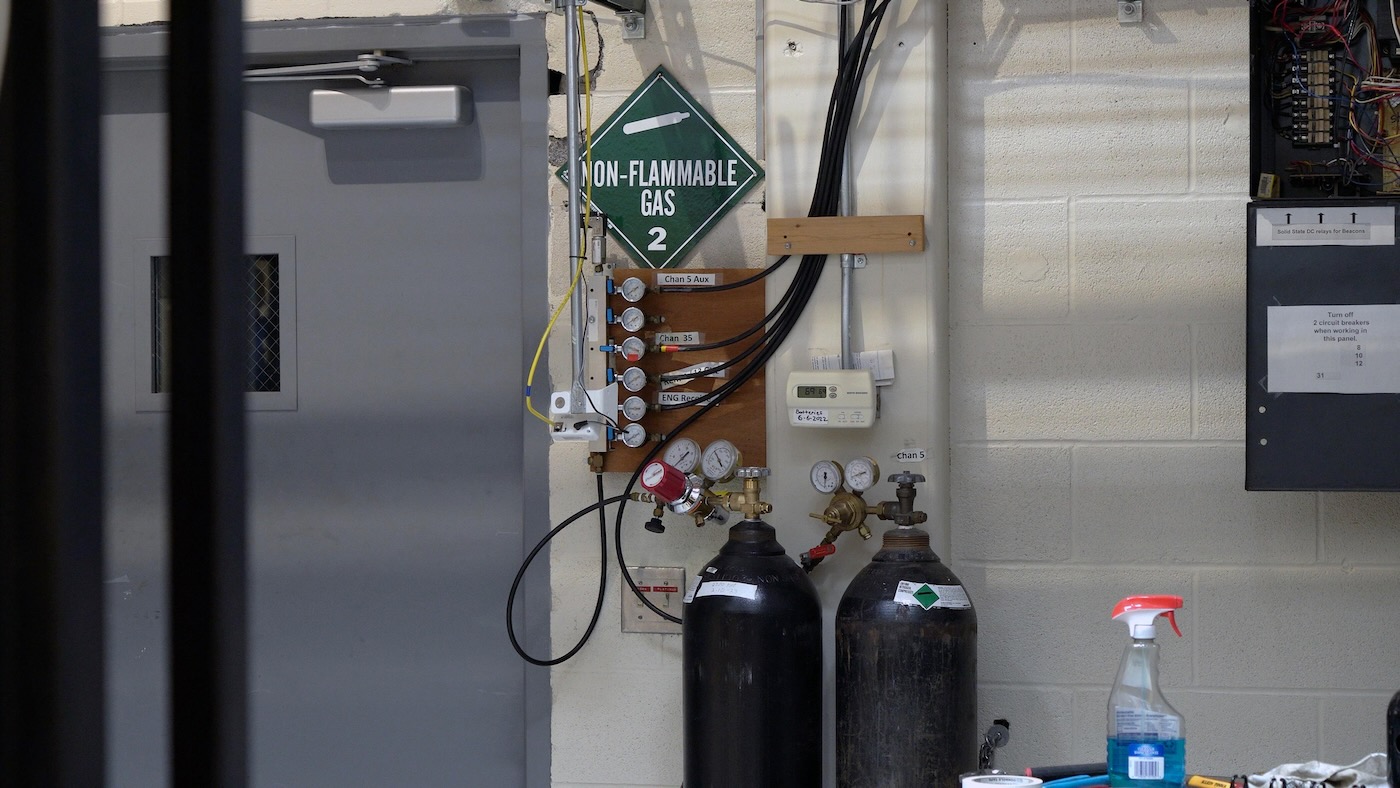

เช่นเดียวกับ FM tower ไนโตรเจนถูกใช้เพื่อกดดันสายป้อนโคแอกเซียล เพื่อป้องกันความชื้น:
RF ชอบอาร์คที่ระดับพลังงานสูง มันจะเผาไหม้อย่างมีความสุข (และเกือบจะในทันที) ผ่านสายโคแอกเซียลทองแดงขนาด 9 นิ้ว หากมีโอกาสทำเช่นนั้น ดังนั้น จึงเป็นเรื่องสำคัญที่จะต้องมีระบบไนโตรเจนที่เชื่อถือได้ในสถานที่ทำงาน และคอยตรวจสอบหากเกิดข้อผิดพลาด

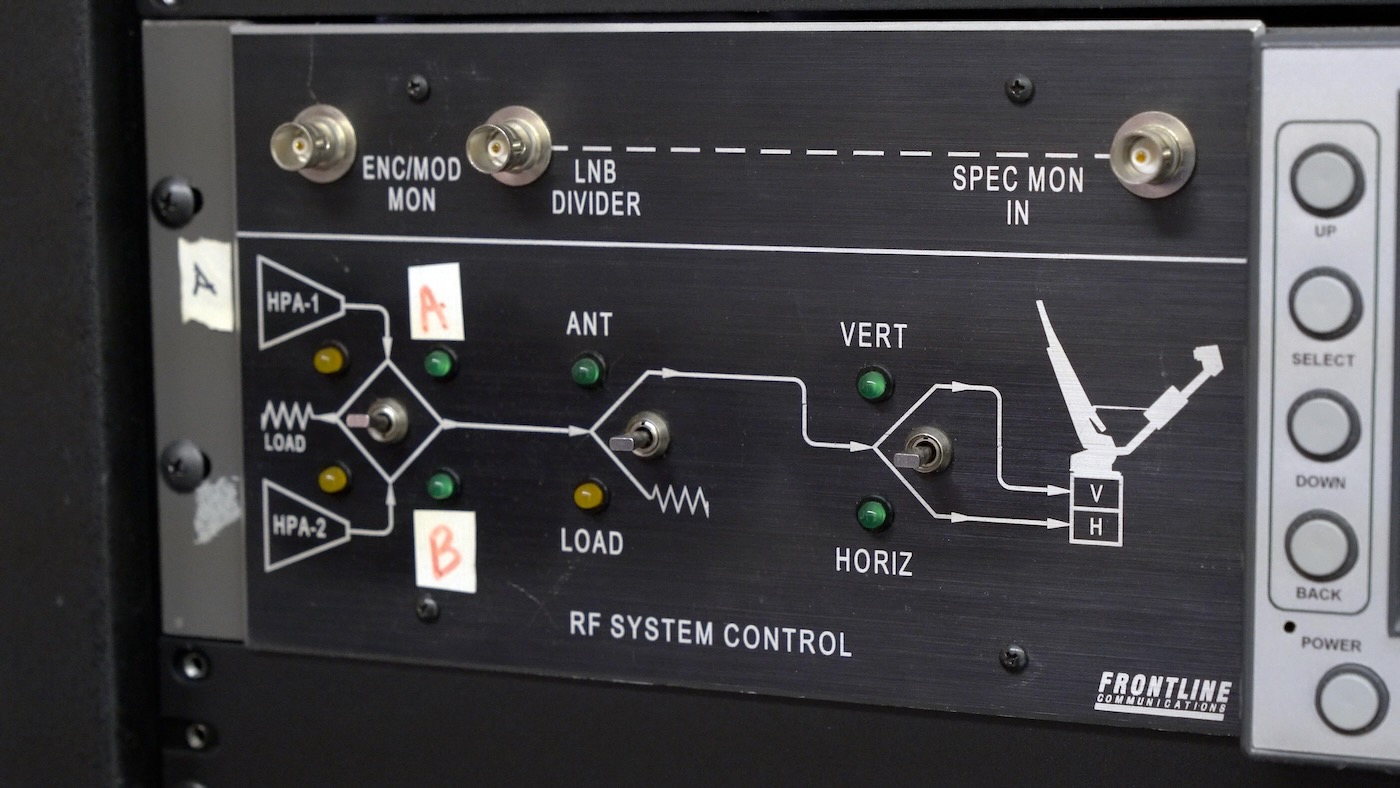

การเดิน รอบๆ สถานที่แบบนี้ คุณจะเห็นอินเทอร์เฟซเล็กๆ มากมายที่ดูเหมือนหลุดออกมาจากภาพยนตร์บอนด์:
…แต่พวกมันเป็นเพียงสิ่งประดิษฐ์ของยุคอดีต เมื่ออินเทอร์เฟซถูกสร้างขึ้น มีเหตุผลและย่อยได้โดยมนุษย์ แทนที่จะเป็นซอฟต์แวร์ที่ควบคุมจากระยะไกลพร้อมอินเทอร์เฟซที่มองไม่เห็นซึ่งสร้างขึ้นจากเทคโนโลยีการแสดงผล เช่น Flash ที่ล้าสมัยภายในหลายทศวรรษ (อย่างดีที่สุด)
วิดีโอแนะนำเชิงลึก
คุณสามารถดูวิดีโอทั้งหมดของทัวร์ (พร้อมรายละเอียดเพิ่มเติม) ได้ที่ช่อง YouTube”TNGD”:
